1 Учебные вопросы: 1. Общие сведения о шрифтах 2. Начертание символов Теоретический материал 1. Общие сведения о шрифтах ЛАБОРАТОРНОЕ ЗАНЯТИЕ 2. Шрифты чертежные Все надписи на чертежах должны быть выполнены чертежным шрифтом. Шрифты» устанавливает два типа шрифта: тип А и тип Б, с наклоном и без наклона.

• Шрифты чертежные. Под таким понятием, как «шрифт», понимается графическое изображение.
• Шрифты чертежные Все надписи на чертежах должны быть выполнены. Параметры шрифтов Вспомогательная сетка сетка образованная.

Образец сетки для чертежного шрифта. Кроме того, в состав приложения входит комплект.

В данной лекции рассмотрен шрифт тип А с наклоном 75 и параметрами, приведенными в таблице 1. Размер шрифта h величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв c определяется из отношения их высоты (без отростков k) к размеру шрифта h, например с = 7/10h (рис.

Вспомогательная Сетка Для Чертежного Шрифта Скачать

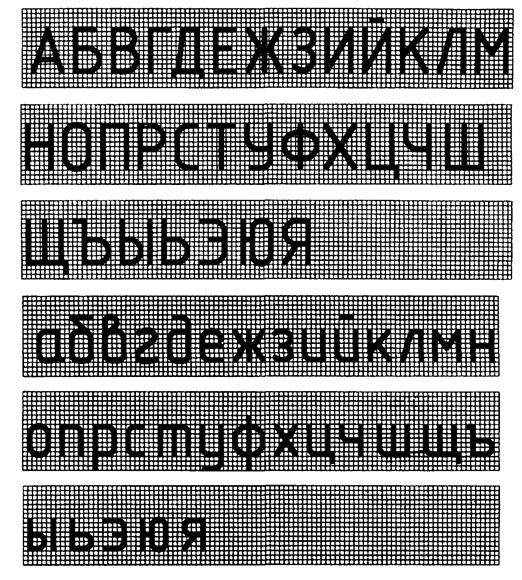

Ширина буквы g наибольшая ширина буквы, измеренная в соответствии с рис. 1 и 2, определяется по отношению к размеру шрифта h, например, g=6/10h, или по отношению к толщине линии шрифта d, например: g = 6d. Толщина линии шрифта d толщина, определяемая в зависимости от типа и высоты шрифта. Параметры шрифтов Вспомогательная сетка сетка образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линии шрифта d (рис. Вспомогательная сетка 2 Таблица 1.

4 ЛАТИНСКИЙ АЛФАВИТ Рис. Латинский алфавит АРАБСКИЕ И РИМСКИЕ ЦИФРЫ Рис. Арабские и римские цифры ПРАКТИЧЕСКОЕ ЗАДАНИЕ НА ЛЗ-2 Шрифты чертежные На листе в клеточку 5х5 мм 1. На листе в клеточку 5х5 мм (желательно в конспекте) начертить прописные и строчные буквы типа А наклонные: А, Б, В, Д, Ж, М, Ф, Щ, Ы высота шрифта h = 7 клеточек (шрифт 35 не стандартный, только для обучения) толщина линии шрифта d = h/14 = 1/2 клеточки 5 перед вычерчиванием букв начертить линии нижнюю и верхнюю границы символов, вспомогательные линии для построения символов 5/14 h, 7/14 h и 10/14 h перед вычерчиванием букв начертить линии левой и правой границы буквы, расстояние между буквами a = 2d = 1 клеточка следующие строки символов располагать с шагом 22/14 h (т.е.

Расстояние между строками по высоте прописных букв (22 14)/14 h = 8/14 h = 4 клеточки)!!! Обратить внимание на правильное начертание символов, контрольные точки, учесть толщину линии (1/2 клеточки), радиус скругления букв (2 ширины линии) На листе А4 миллиметровой бумаги 2. На листе А4 миллиметровой бумаги книжной ориентации начертить основную рамку и основную надпись 3. В области чертежа на листе А4 миллиметровой бумаги написать прописные и строчные буквы русского алфавита (А Я) и цифры, высота шрифта h = 14.

Перед вычерчиванием символов (букв/цифр) начертить необходимые горизонтальные вспомогательные линии для построения символов (букв/цифр) для каждого символа (буквы/цифры) прочерчивать вспомогательные левые/правые наклонные линии 75 по их границам с учетом ширины каждого символа и расстояния между символами отступ от левой границы основной рамки до первого/левого символа 10 мм, отступ от верхней границы основной рамки до верхнего края первого/верхнего ряда символов 10 мм, шаг между строками символов 22/14 h!!! Обратить внимание на правильное начертание символов, контрольные точки, учесть толщину линии (1/2 клеточки), радиус скругления букв (2 ширины линии) 4. В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения (цифрами, разделенными точками) высота шрифта h = 14 для каждого слова прочерчивать 2 3 вспомогательные (обязательно левую) наклонные линии 75 первые буквы в словах прописные, остальные строчные расстояние между словами e = 6d отступ от левой границы основной рамки до первого/левого символа 10 мм, шаг от предыдущей строки символов 22/14 h 5. В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения высота шрифта h = 7 остальные требования как в п В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения высота шрифта h = 5 остальные требования как в п В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения высота шрифта h = 3,5 остальные требования как в п. 4 На листе А4 ватмана 8.

На листе А4 ватмана книжной ориентации начертить основную рамку и основную надпись 9. В области чертежа на листе А4 ватмана написать свои данные: Фамилия Имя Отчество, дата рождения (цифры, разделенные точками), высота шрифта h = 14. Перед вычерчиванием символов (букв/цифр) начертить необходимые горизонтальные вспомогательные линии для построения символов (букв/цифр) 6 для каждого символа (буквы/цифры) прочерчивать вспомогательные левые/правые наклонные линии 75 по их границам с учетом ширины каждого символа и расстояния между символами отступ от левой границы основной рамки до первого/левого символа 10 мм, отступ от верхней границы основной рамки до верхнего края первого/верхнего ряда символов 10 мм, шаг между строками символов 22/14 h начертание символов сверять с соответствующей надписью на миллиметровой бумаге 10. В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения (цифры, разделенные точками) высота шрифта h = 7 для каждого слова прочерчивать 2 3 вспомогательные (обязательно левую) наклонные линии 75 первые буквы в словах прописные, остальные строчные расстояние между словами e = 6d отступ от левой границы основной рамки до первого/левого символа 10 мм, шаг от предыдущей строки символов 22/14 h 11. В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения (цифры, разделенные точками) высота шрифта h = 5 остальные требования как в п В следующей строке написать свои данные: Фамилия Имя Отчество, дата рождения (цифры, разделенные точками) высота шрифта h = 3,5 остальные требования как в п. 10 Заполнение основной надписи ЛЗ-2 Заполнить графы основной надписи на листе А4 миллиметровой бумаги и на листе А4 ватмана. В соответствующие ячейки основной надписи вписать указанный на рис.

6 текст (на листе А4 миллиметровой бумаги и на листе А4 ватмана). Размер шрифта 3,5.

Сетка Для Написания Чертежного Шрифта

В ячейки цифры со скобками (номера граф) НЕ вписывать. При вписывании текста рекомендуется легкими тонкими линиями отметить высоту строчных (маленьких) букв и наклон первой буквы. Основная надпись для чертежей и схем 14. Заполнить соответствующие ячейки основной надписи (на листе А4 миллиметровой бумаги и на листе А4 ватмана). 7 Конкретный текст и размет шрифта для каждой графы указаны ниже.

Текст в графе начинается с прописной (большой) буквы, остальные строчные. При вписывании текста рекомендуется легкими тонкими линиями отметить высоту строчных (маленьких) букв и наклон первой буквы. Основную надпись по форме 1 заполняют, придерживаясь правил, установленных ГОСТ: в графе 1 наименование изделия. Наименование изделия записывают в именительном падеже единственного числа. В наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например: «Колесо зубчатое» вписать текст: Шрифты чертежные, размер шрифта 7, просчитать расположение текста в одну или две строки, вписать текст по центру ячейки по вертикали и по горизонтали в графе 2 обозначение документа обозначение документа состоит из набора букв и цифр, разделенных точками. ОСНОВНЫЕ ПРАВИЛА ПРОСТАНОВКИ РАЗМЕРОВ НА ЧЕРТЕЖАХ.

Все чертежи выполняются в определенном масштабе и на каждом из них есть строка линейного или поперечного масштаба, по которой всегда можно определить истинный размер того или иного элемента или объекта в целом. Но такой способ определения размеров не обеспечивает достаточной точности измерений, к тому же она сильно зависит от величины масштаба. При значительном уменьшении изображения точность измерения настолько падает, что судить о размерах можно только приблизительно. Поэтому на чертежах всегда проставляются размеры по правилам установленным ГОСТом.

Размерные числа, в этом случае, точно определяют величину изображенного на чертеже предмета и его деталей, независимо от выбранного масштаба. Примеры машиностроительного и архитектурностроительного чертежа приведены на рис. Размеров на чертеже должно быть столько, чтобы ни один элемент объекта не остался без размера и чтобы ни один размер не повторялся. Размеры на чертежах проставляются при помощи выносных и размерных линий и размерных чисел. Размерные линии проводятся обычно параллельно отрезку прямой линии, размер которой необходимо проставить, или параллельно осям проекций (т.е.

Сетка Для Чертежного Шрифта

Горизонтально или вертикально), если, например, проставляются габаритные размеры объекта. В целом простановка размеров является достаточно сложным и трудоемким техническим и творческим процессом, и каждый новый чертеж требует своего особого подхода к решению этих задач.

Выносные линии направлены в сторону объекта к измеряемым элементам и, как правило, перпендикулярны размерным линиям. В точках пересечения выносных и размерных линий могут быть постав- Рис. 1 а) Машиностроительный чертеж б) архитектурно-строительный чертеж.
